Строим Фан флай с нуля.
#1
Появилась идея сделать небольшой фанчик - 145 см размахом. С возможностью установки как двс так и электро (под зиму Smile ). Первоначально взял чертеж с rc-plans.com Flip 3d
Это не первый мой опыт строительства с нуля - но современные технологии типа лазера и всякие кад-ы сделали процесс интереснее )
В качестве када использую Fusion360 по причине наличия бесплатной версии для некоммерческого использования. (урезан многопоьзовательский функционал и количество моделей в работе ограниченно 10 шт, хотя можно иметь кучу моделей в не редактируемом режиме и если надо их переводить в редактируемый.) О достоинствах и недостатках судить не могу т.к. с другими программами не знаком.

Некоторые решения могут показаться спорными но что есть ) - многое определялось тем что есть в наличии

Фюзеляж - силовой каркас из фанеры, все остальное бальса 4 мм.
В процессе решил упростить крыло - сделав его прямым. крыло сделал разборным. 2 трубы карбон 10 мм., передняя кромка карбоновая трубка 5 мм



Ответ
#2
Наконец-то Smile
Сразу вопрос. Почему в таком размере ДВС и электро версия одинаковые?
Ответ
#3
(10.03.2023 20:46)Aiwan Написал: Наконец-то Smile
Сразу вопрос. Почему в таком размере ДВС и электро версия одинаковые?
Первоначально хотелось что-то универсальное - что бы можно было и то и то. Конечно переставлять двигатель я не собираюсь ) но хотелось предусмотреть саму возможность.
Силовые установки - из тех что есть в наличии - по весу примерно одинаковые Ямада 63 + бак + моторама - 670 грамм, электро dualsky ga800 v2 с регулем 80 а и батарейкой 4s 4200 - примерно 630 грамм-

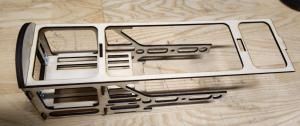

- Проблема вылезла что в электро варианте батарея лежит дальше от морды и пришлось разбираться с центровкой, поэтому пришлось делать новый фюз под электровариант, что положительно сказалось на весе - убрал почти 200 грамм ) -но все равно пришлось перенести сервы вперед.
Теперь думаю собрать двс версию к лету - если еще чего не решу делать )

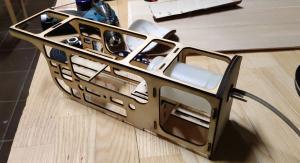

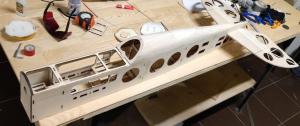

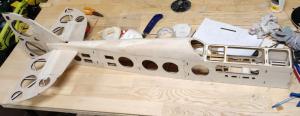

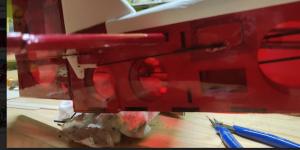

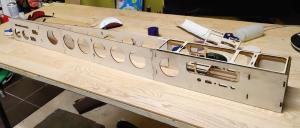

вот здесь фюз в ранней двс версии



К сожалению процесс сборки крыла не сфоткал (

.

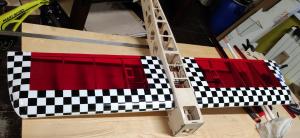

Далее - обтяжка и элероны




первый вылет - с новым фюзом но сервы еще стоят сзади

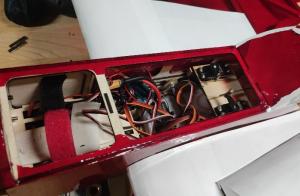

но все равно еще слегка задний - поэтому сервы перенес вперед

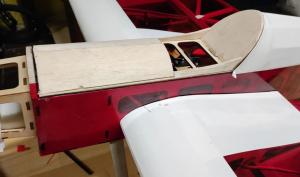

фонарь

осталось сделать капот.
Это сегодняшний вылет - погода была классная





Сейчас вес с батарейкой 1900 грамм, из которых 200 - лыжи и догрузка носа грам 70 свинца Smile нагрузка примерно 36 г/дм. Летом поставлю карбоновое шасси - будет легче.


Ну и немного видео
правда снег липкий и взлет с посадкой слегка смазаны

https://youtu.be/_Xp5WwmrKB4
Ответ
#4
Ну вот и я о том, что электро версия может быть и полегче Wink
Ответ
#5
Ответ
#6
ПРодолжим тему )
От любителя фанов поступило пожелание сделать небольшой самолет под такой сетап - мотор     Rimfire 35-30-950 Outrunner Brushless, батарейки 3s 1800-2200. немного в замешательстве какой выбрать размах крыла под такой моторчег. по прикидкам получается что то от0.9 до 1,1. Хотелось бы услышать мнение сообщества ) Спасибо.

ну и видео
Ответ
#7
(18.03.2023 17:24)Santana Написал: По прикидкам получается что то от0.9 до 1,1. Хотелось бы услышать мнение сообщества ) Спасибо.
Смотрите от своего скила в проектировании и строительстве. Моделька должна быть около 900грамм весом, потому акки 2200 точно мимо, 1500-1800mah. Если уверены в своих силах - надо делать 1120-1150мм размах, если не уверены что вложитесь в 900гр на таком размахе - то 1070-1100мм. Это фан, он должен быть ажурным и легким.
Ответ
#8

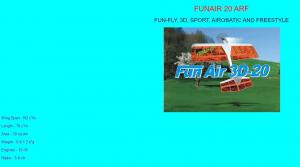

в этом размере пока нашел только это

http://www.galaxia.co.il/3d.htm
Ответ
#9
(18.03.2023 18:49)Santana Написал: в этом размере пока нашел только это

http://www.galaxia.co.il/3d.htm

В интернете достаточно старые чертежи, рассчитанные в основном и на электротягу и ну установку ДВС, потому такие самолеты тяжелые. Как я понял из темы понимание в Fusion3D есть, доступ к лазеру тоже, так что я бы делал что-то вроде Addiction'а от PA в размере как раз между маленьким и Х-ом.. В конструкции фанерка тополевая 2мм в фюзе (моторама, площадка шасси и шпангоуты), остальное бальза. Если непонятно с чего начать могу накидать 3 view в каде в выбранном размахе.
Ответ
#10
Я так понимаю вот этот ? https://www.precisionaerobatics.com/prod...-x-arf-v2/
39"
Ответ
